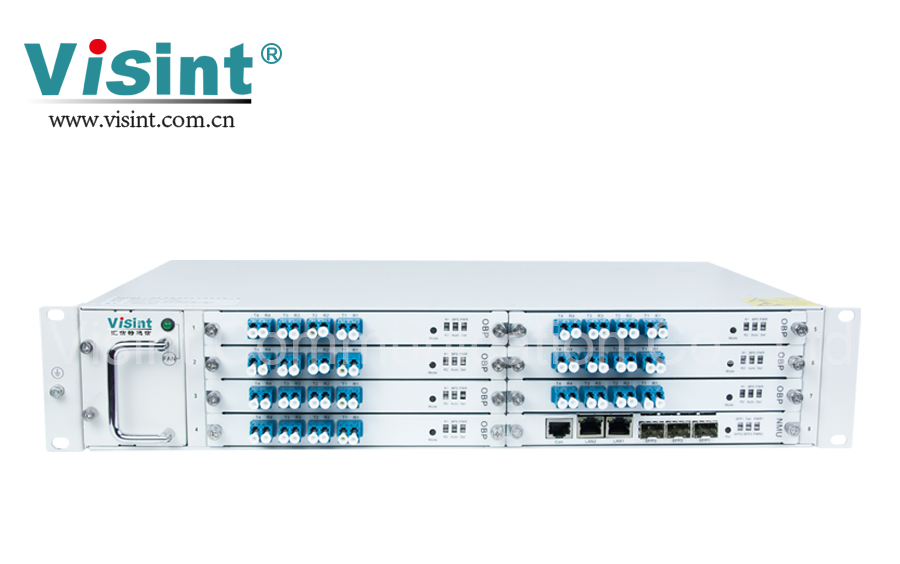

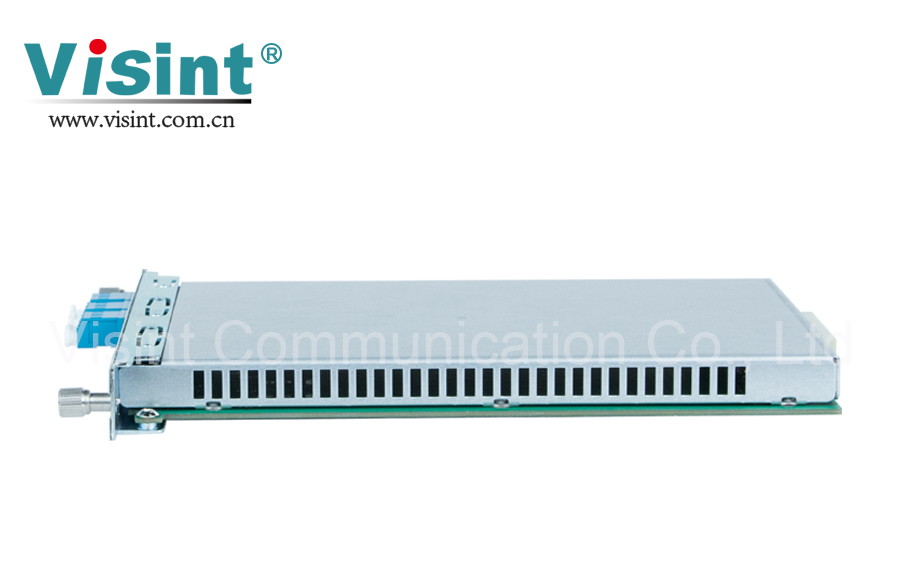

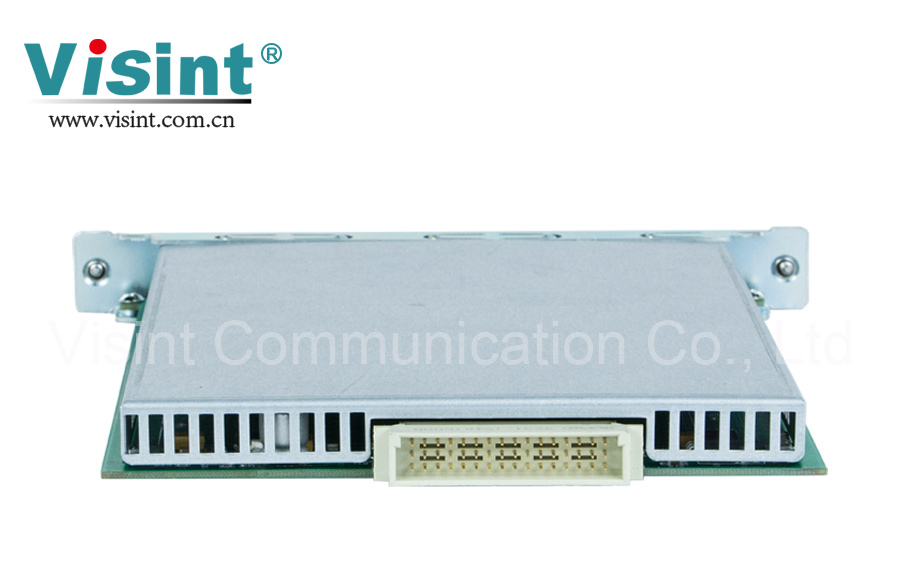

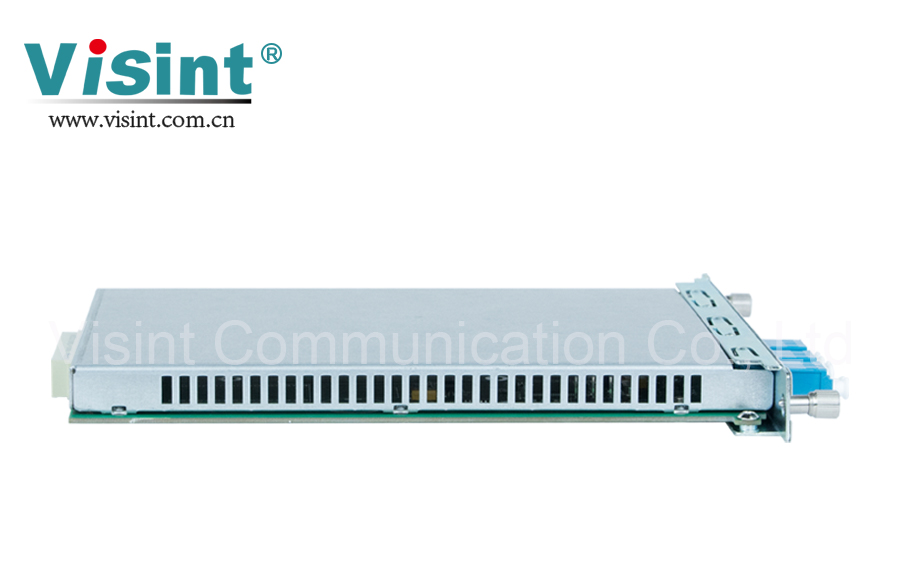

光旁路保护板（OBP 1+1）
产品概述
OBP光保护板是汇信特通信研发用于光纤通信领域并能自动绕过故障的网络节点的智能切换系统，能自动识别网络节点供电状态及光信号输出状态，节点故障时进行光路旁路，从而能避免网络节点发生SDH网络的断开，保持整体网络连通性。
立即询价
OBP光保护板是汇信特通信研发用于光纤通信领域并能自动绕过故障的网络节点的智能切换系统，能自动识别网络节点供电状态及光信号输出状态，节点故障时进行光路旁路，从而能避免网络节点发生SDH网络的断开，保持整体网络连通性。
支持单模、多模的光旁路保护。
支持掉电光路状态保持功能。
支持1+1（双发选收）、1:1（选发选收）保护方式。
支持带心跳旁路和带放大旁路，实现设备故障也能旁路。
具有较宽的光功率监测范围：-50dBm~+25dBm。
具有较短的光路保护切换时间：≤25ms。
支持基于SNMP统一网管平台，网管方式CLI、Web、NetRiver（图形化界面）。
支持本地和远程控制功能。
系统参数 | 技术指标 | |
波长范围 | 1310±50nm和1550±50nm | |
监测光功率范围 | Tx | +25dBm~-50dBm |
Rx | +10dBm~-50dBm | |
插入损耗 | 1+1保护 | ≤ 4.5dB |
1:1保护 | ≤ 1.5dB | |
光功率测量精度 | ≤0.5dB（+20dBm~-50dBm） ≤1.0dB（-40dBm~-50dBm） | |
光功率分辨率 | ≤0.01dB | |
波长相关损耗 | ≤0.25dB | |
偏振相关损耗 | ≤0.1dB | |
切换时间 | ≤25ms | |
回波损耗 | ≥45dB | |
串拢 | ≥55dB | |
网管方式 | CLI、NetRiver、Web | |
板卡尺寸 | 177 （W）× 20（H）× 225（D）（mm） | |
环境要求 | 工作温度 | -5℃ ~ 45℃ |
存储温度 | -40℃ ~ 80℃ | |
相对湿度 | 5% ~ 95% 无凝结 | |
安全与EMC | 符合FCC、UL、CE、TUV、CSA标准 | |
功耗 | <5W | |
汇信特Vispace 1000系列光保护产品，有效地解决了现网中光纤损坏、线路中断、设备掉电、板卡故障等严重影响传输网络稳定性的问题，给客户、自身效益、线路维护造成极大的压力等现实问题。
OLP光保护方案应用于对光缆线路的保护，需要在两端光传输设备增加OLP光保护设备，同时需提供主、备不同路由线路，可配合色散补偿模块和放大模块一起使用，支持双纤双向、单纤双向等透明传输，带备纤监控功能，故障时切换时间小于25ms，现实光线路快速切换。
图 1 OLP点对点保护应用方案
OBP光旁路保护方案应用于对单个站点或单个设备故障被旁路，保持整个网络的连通性，支持带心跳旁路功能和带放大旁路功能，故障时旁路时间小于25ms，现实设备故障、掉电等问题时快速旁路。
图 2 OBP光旁边保护环网应用方案
